YLJ-10A力矩电机控制器是替代三相自耦式调压器,是控制三相力矩电机的力矩大小和转速快慢的理想产品。它采用了电子变流新技术,完全达到交流调压,控制电机输出转矩,以适应实际工况需要。本产品结构精简,无多余设计,单片机控制,单联高品质电位器调节。
力矩控制器具有无触点、全电子化、调节平稳、体积小、重量轻、效率高、安装维修方便、使用寿命长,是目前理想的节能产品。
二:力矩控制器工作条件:
1、工作电压:三相交流380V l 0%,频率5 0--6 0Hz;
2、环境温度:-2 0℃--5 5℃,空气相对湿度≤9 5%;
3、应安装在无有害气体及无显著冲击振动处;
4、使用的电机是Y型接法的力矩电机或△型接法的力矩电机。
三、力矩控制器主要技术性能:
1、调节范围:100一3 70V;
2、三相输出电压不平衡率<3%;
3、调节方式:电位器调节。如要其他信号输入调节(4-20MA.1-5V,0-10V订货时要说明)
4、输出电流6A、10A、15A、20A
四、YLJ-10A外形尺寸及安装尺寸:
6A-20A: 外形:宽200*高110*深140mm 开孔:192*102mm
10A-100A:外形:宽265*高110*深190mm 开孔:257*102mm
五:YLJ-10A力矩控制器接线方法:

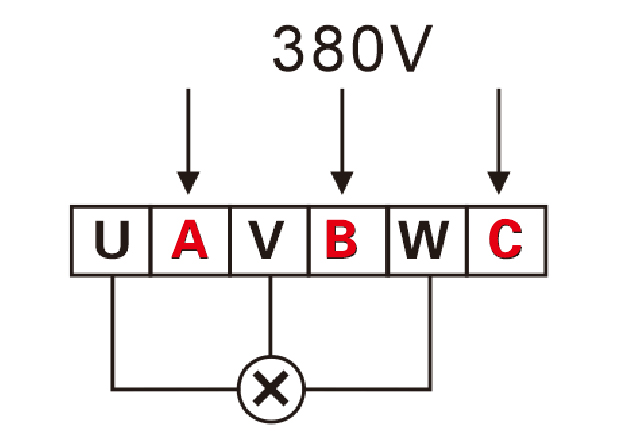

将三相交流电源接入三相力矩控制器的输入端,将三相交流异步力矩电机得 电源线接入控制器得输出端。如图:
三相电接ABC,UVW接力矩电机
六:使用方法:
1:将调速旋钮旋到零位,接通总电源,打开控制开关,指示灯亮。
2:调节调速电位器旋钮,使电机达到所需的速度。
七:注意:
1:严禁输出短路。
2:严禁使用中总电流超过面板标称电流。
3:选用时按电机的最大热态电流加适当余量定货。
八:特殊功能:如远程控制,多台联动等
海拔高度不超过2000米。
周围空气温度不高于+40℃,不低于-5℃,24小时内的小时内的平均温度不超过+35℃。
安装地点空气清洁,大气相对湿度在周围最高温度为40℃时不超过50%,最湿月的平均温度为25℃时平均最大相对湿度为90%,并考虑到由于温度变化发生在产品表面上的凝露。
注:为了更方便用户对现有设备电气的维修及更新,特别设计了力矩电机调速模。
