① 控制回路与负载回路之间光电隔离.

　　② 拥有10-80A直流输出

　　③ 使用时需配适当散热器,必要时加强迫风冷.

　　④ 控制信号与TTL逻辑兼容;

　　⑤ 阻燃工程塑料外壳,金属底板

　　⑥ 用途广范,可用于直流阻性感性负载:如喷泉,娱乐设施,医疗器械,烘箱,直流电机,电气开关柜,自动化控制等设备

　　直流固态继电器采用阻燃工程塑料外壳,造型别致,结构新颖,自升螺丝压接式接线,配有安全盖,使安装、检查方便快捷、安全可靠.

　　直流固态继电器是输入输出间采用光电或电磁脉冲隔离技术,用功率晶体管或大功率MOS管,IGBT管等器件,代替传统电磁线圈有触点的继电器具有寿命长、可靠性高、开关速度快、抗干扰能力强,电磁干扰小、无噪声、无火花等特点,由于直流固态继电器上述一系列特性,目前广泛应用于直流电机驱动,通讯与网络设备,计算机终端产品,数字音响,视频设备,自动化控制系统,以及仪器仪表,医疗器械,娱乐设施,喷泉等场合.特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境,及频繁开关的场合.

三. 以下是直流固态继电器参数:

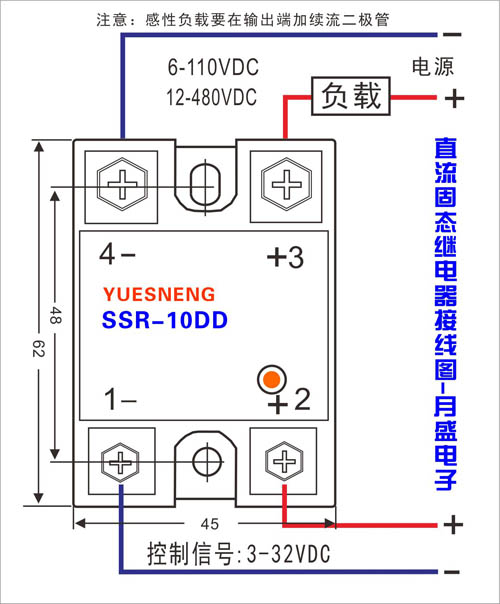

型 号 SSR-10DD,SSR-15DD,SSR-20DD,SSR-25DD, SSR-40DD,SSR-60DD,SSR-80DD 输 入 参 数 控制方式 3-32VDC(直流) 输入电流 大于5mA 工作指示 LED 通断时间 ≤10mS(毫秒) 可靠关断电压 小于0.8VDC 输 出 参 数 输出电压 直流5-110VDC，5-480VDC 额定工作电流 10A.15A.25A.40A.60A.80A 通态压降 ≤0.1V 最小导通电流 50mA 断态漏电流 小于1mA 性 能 参 数 介质耐压 2500VAC，1分钟 绝缘电压 ≥2500V 工作温度 —35～70 ℃ 电源频率 50/60HZ 散热条件 可选用YS-D1,YS-D2,YS-S1 负载电流安全系数 阻性负载取2倍以上,感性负载取3倍以上 外形尺寸 65.0L×45.0W×23H 重量 130g 四. 直流固态继电器外形尺寸和安装接线图:(单位:mm) 五. 固态继电器产品选用注意事项: 　● 选择产品时，应根据负载的性质不同，在电流档次上留有不同的余量。（阻性负载时,可按2-3倍负载电流选取。感性或容性负载时,可按3-5 倍负载电流选取）。  　● 根据负载电流与环境温度的关系，当环境温度较高或散热条件欠佳时。应增加电流容量。为防使用时负载短路，要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器。  　● 感性负载时，应在输出端并接压敏电阻，以防过压时损坏晶闸管。压敏电阻(MOV)的选配：240V档时选430-470V，440V档时选680-750V， 660V档时选1100-1200V。  　● 安装时，要求散热器与本产品接触面之间必须平整、光洁，并在其表面均匀涂上一层导热硅脂，最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。 　● 当固态继电器首次工作停机后，应趁其尚有余温再紧固一下固定螺钉，以使固态继电器底板和散热器表面能够紧密接触，达到最佳散热效果。 　● 不同型号固态继电器其标称电流是在环境温度为40℃时的标称电流,所以散热要充分!!
