力矩电机控制器接线方法?
发布时间:2017-11-28 14:13:32
 力矩电机的主要特点是具有软的机械特性,可以堵转.当负载转矩增大时能自动降低转速,同时加大输出转矩.当负载转矩为一定值时改变电机端电压便可调速.直接用力矩电机控制器即可调速,成本小,体积小。

使用方法

1. 输入线接电源,输出线接电机(三相)。 控制器的输入端三相380V电源,一般为:A. B. C一般为:U V W接力矩电机;N为零线接口,接零线。

2. 开机前请将旋钮旋至零位有指针的和数显表的,一般显示的是输出电压

3. 总电源。(指示灯亮)

4. 控制开关,调节调速电位器旋钮,使电机达到你所需的速度。

5. 电位器为长寿电位器一般常用多为10K

注意事项

1. 严禁输出短路。

2. 严禁使用中,负载电流超过过面板标称电流值选型:堵转电流地2倍以上选取

3. 严禁零线N接入电机星点.

4. 若控制器出现问题务必请专业人员检修,以免使故障范围扩大。电话:021-37528292.

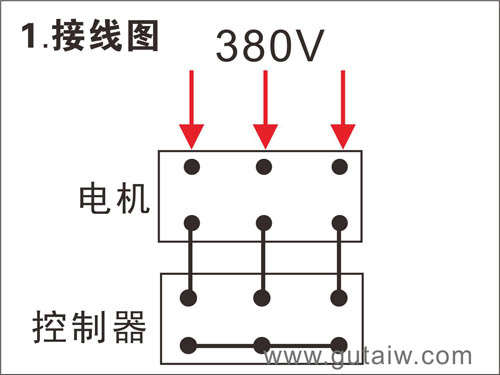

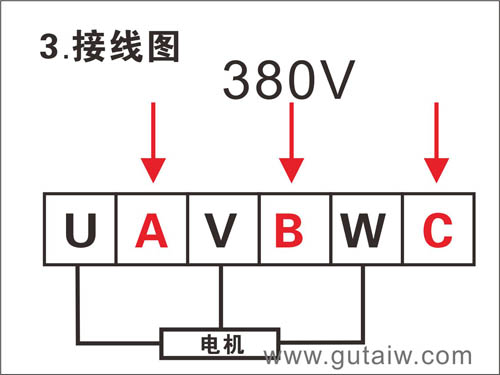

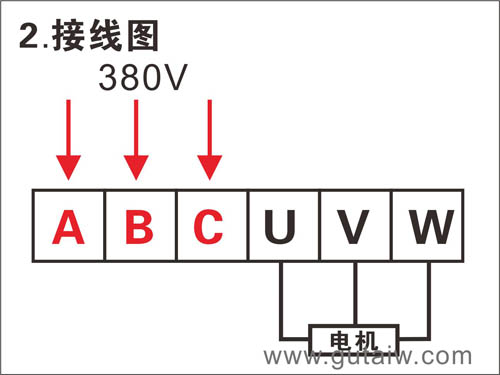

5. 接线图如下:1.最简易的调速器的接线,2.是最常用的接线,3.是新型力矩电机控制器调线图
力矩电机控制器接线图
力矩电机控制器接线图力矩电机控制器接线图
